电力电缆的选型指南

电力电缆选型指南

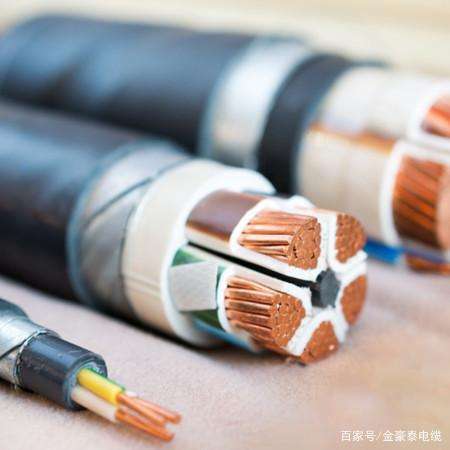

一、电缆类型选择

根据用途选择：

电力电缆：用于传输和分配电能

控制电缆：用于工业自动化与控制系统

架空绝缘电缆：适用于架空敷设场景

通信电缆：用于传输数据和信号

根据绝缘材料选择：

交联聚乙烯电缆(XLPE)：目前使用最广泛，性能优越

聚氯乙烯电缆(PVC)：经济实用，适用于一般场合

油浸纸绝缘电缆：传统类型，逐渐被替代

橡胶绝缘电缆：适用于特殊环境

根据敷设条件选择：

一般塑料绝缘电缆：适用于室内普通环境

钢带铠装电缆：适用于直埋和可能受压环境

钢丝铠装电缆：适用于需要更高机械强度的场合

防腐电缆：适用于腐蚀性环境

根据安全性要求选择：

阻燃电缆：ZR-YJV-0.6/1kV

无卤阻燃电缆：低烟无卤，环保安全

耐火电缆：NH-YJV-0.6/1kV，适用于火灾时需要维持供电的场合

二、电缆规格选择

低压电缆：

动力线：按发热条件选择截面，验算电压损失和机械强度

照明线：先按允许电压损失选择截面，验算发热条件和机械强度

高压电缆：

按经济电流密度选择截面，验算发热条件和允许电压损失

高压架空线路还需验算机械强度

截面选择考虑因素：

发热条件：确保最大工作电流下的缆芯温度不超过允许值

电压损失：保证设备端电压符合要求

经济电流密度：平衡投资成本和运行损耗

机械强度：特别是架空线路和易受外力场合

短路电流热稳定：确保电缆能承受最大短路电流

三相四线制低压电网：

零线截面积应与相线截面积相同

改善电压质量，降低线损

三、选型参数

额定电压：选择高于线路工作电压的电缆，如0.6/1kV、3.6/6kV、6/10kV等

安装距离：

电缆与热力管道平行时保持2m，交叉时保持0.5m

与其他管道平行或交叉时保持0.5m

直埋深度不小于0.7m(1-35kV电缆)

安装要求：

最小弯曲半径：多芯电缆≥15D，单芯电缆≥20D(D为电缆外径)

电缆终端头必须防水及防腐蚀

装卸时使用吊车或叉车，禁止平运平放
